Часть 15. Сквозной пример расчёта: офисный этаж и автостоянка

Приложение 8. Сквозной пример расчёта

Пример демонстрирует применение методики целиком — от исходных данных до спецификации. Термином «оповещатель» ниже обозначена функция устройства в расчётной схеме; модели из примера — трансляционные громкоговорители (оговорка о статусе оборудования — в разделе 2.19). Объект условный, но составлен из типовых помещений так, чтобы задействовать все ветви методики: тихие и шумные помещения, влажные зоны, помещение с шумом на границе применимости простого критерия разборчивости и помещение за этой границей.

П8.1. Объект и исходные данные

Этаж офисного здания и подземная автостоянка. Класс функциональной пожарной опасности — Ф4.3 (офисная часть), Ф5.2 (стоянка). Уровни шума приняты по таблице В.1 СП 3.13130.2026 и подлежат внесению в проектную документацию (п. 6.8.6).

Зоны оповещения: зона 1 — офисный этаж, зона 2 — автостоянка (разные части здания, границы отражаются в документации, п. 6.5.6). Оповещение одновременное: здание не является высотным или многофункциональным, очерёдность не применяется (п. 6.6.1).

П8.2. Пороги и проверка разрешимости

Для каждого помещения определены требуемый уровень L_треб = max(65; шум + 15), нормативный коридор D_норм = 110 − L_треб и предельный шаг размещения a_max из условия разрешимости (разделы 2.6–2.7) (потолочные оповещатели, угол раскрыва 120°). Рабочий шаг — наименьшее из a_max и нормативных 6 метров для однонаправленных оповещателей.

Таблица П8.1 — Пороги и разрешимость

Во всех помещениях предельный шаг из условия разрешимости больше нормативного — задача разрешима при штатной сетке, определяющим ограничением остаётся п. 6.11.3. Это типичная картина для гражданских объектов; сравните с производственными помещениями и машинными залами из таблицы предельного шага в разделе 2.7, где соотношение обратное.

П8.3. Размещение и проверка поля

Для каждого помещения построена квадратная сетка с шагом не более рабочего, выбран минимальный режим мощности из паспортного ряда, при котором условие слышимости выполняется во всех точках расчётной плоскости, — с уплотнением сетки там, где режима не хватает.

Таблица П8.2 — Размещение и результаты проверки

*н/п — шум 70 дБА выше границы 65 дБА, критерий п. 6.11.3 неприменим; разборчивость подтверждается иным способом по п. 6.11.2, а дополнительная информация может передаваться текстовыми оповещателями (п. 7.2.8).*

Три места примера заслуживают комментария.

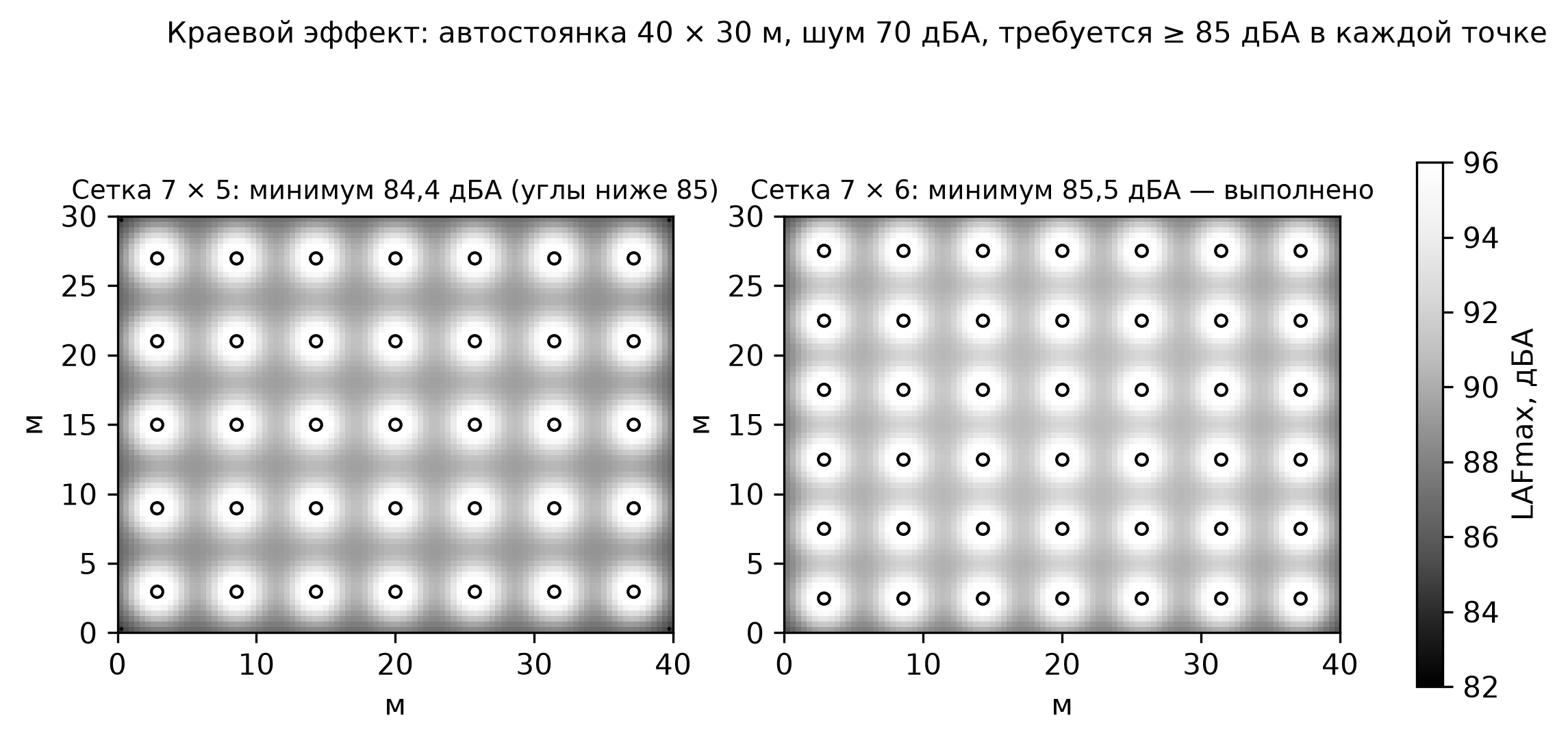

Автостоянка потребовала уплотнения. Сетка 7 × 5 с шагами 5,7 и 6,0 метра — формально в пределах нормативных шести — дала минимум 84,4 дБА при требуемых 85: условие нарушено в 0,04 процента точек, в углах. По квантору пункта 6.8.2 это невыполнение, а не «почти выполнение». Решение по методике главы 2 — уплотнение, а не наращивание мощности (режим 20 Вт и так максимальный): сетка 7 × 6, шаг 5,0 метра, минимум 85,5 дБА. Краевой эффект, разобранный в разделе 2.12, здесь проявился буквально:

Санузлы озвучены влагозащищённой моделью. VPA-PP3 со степенью защиты IP54; остальная линейка IP44 для влажных помещений не подходит.

Верхний предел не приблизился нигде. Наибольшее значение под оповещателем — 99,5 дБА на стоянке, запас к пределу 110 дБА превышает десять децибел. Для потолочных моделей это ожидаемо (раздел 2.19); при рупорных излучателях эта колонка была бы определяющей.

П8.4. Линии, каналы, сечения

Зона 1 — этаж: 25 оповещателей, 89 Вт. Один канал 240 Вт, запас 170 процентов.

Зона 2 — автостоянка: 42 оповещателя по 20 Вт, 840 Вт. Нагрузка делится на пять линий по 8–9 оповещателей (не более 180 Вт на канал), запас каждого канала не менее 33 процентов. Деление на линии заодно удерживает последствия единичной неисправности в пределах, требуемых п. 6.4.1: каждая линия обслуживает часть зоны площадью заведомо менее 2000 м².

Итого занято 6 каналов из 6 матричного усилителя VPA-MRX 6240 (6 × 240 Вт). Матричная архитектура здесь нужна не для очерёдности (оповещение одновременное), а для раздельного управления линиями и адресных объявлений по зонам с микрофонной консоли.

Сечения жил (медь при +55 °C, падение напряжения не более 10 % по п. В.3.4, равномерно распределённая нагрузка):

Расчётные сечения меньше типовых сечений огнестойких кабелей — на практике сечение определит применяемый кабель, а проверка по падению напряжения выполнена и зафиксирована.

П8.5. Спецификация

К спецификации прилагаются: уровни шума по помещениям, применённая методика (приложение В СП 3.13130.2026), принятые допущения (Δ = 6 дБ для перехода LAFmax → LAeq,T; угол раскрыва 120° до получения паспортных диаграмм), результаты расчёта по каждому помещению, границы зон оповещения.

П8.6. Чему учит пример

1. Проверка разрешимости заняла одну строку на помещение и сразу показала, что геометрия не лимитирует, — на гражданском объекте так почти всегда, но убедиться дешевле, чем предполагать.

2. Единственное место, где расчёт «сошёлся не сразу», — углы автостоянки: краевой эффект съел 0,6 дБ, которых не хватило при формально допустимом шаге. Лечится плотностью, не мощностью.

3. Помещение с шумом ровно 65 дБА (серверная) — последнее, где применим простой критерий разборчивости; стоянка с 70 дБА уже требует иного способа подтверждения. Граница проходит через обычный офисный этаж, а не где-то на экзотических объектах.

4. Режим 3 Вт закрыл большинство помещений: запас чувствительности массовых моделей при нормативном шаге велик, и экономия на линии получается сама собой, если выбирать минимальный проходящий режим, а не привычный максимальный.
