Часть 5. Разрешимость задачи и предельный шаг размещения

2.6. Разрешима ли задача в принципе

До 2026 года задача размещения речевых оповещателей была односторонней: требовалось обеспечить уровень не ниже заданного. Решение всегда существовало — достаточно было увеличить мощность или добавить оповещателей. Верхнее ограничение (120 дБА в любой точке) практически никогда не достигалось и в расчёт не принималось.

СП 3.13130.2026 сделал задачу двусторонней. Одновременно действуют:

• нижняя граница (п. 6.8.2): уровень не менее L_треб в любой точке на высоте 1,5 м, где L_треб = max(65; L_ш + 15) дБА, для квартир max(55; L_ш + 10), при L_ш > 85 дБА — 105 дБА;
• верхняя граница (пп. 6.8.4, 6.8.5, 6.9.1): уровень не более L_макс на той же расчётной плоскости, где L_макс = 110 дБА, для зданий класса Ф1.1 — 95 дБА, в спальных помещениях — 95 дБА на уровне головы. Как показано в разделе 1.5, второе условие п. 6.8.4 (120 дБА в прочих доступных местах) при стандартной высоте установки (от 2,3 метра) не становится связывающим;
• геометрическое ограничение (п. 6.11.3, применяется при подтверждении разборчивости по этому пункту): расстояние между оповещателями не более 6 м для однонаправленных и 12 м для двунаправленных.

Обе границы действуют в каждой точке расчётной плоскости: нижняя — по прямому указанию «в любой его точке», верхняя — по построению («не должен превышать»). Допуск десяти процентов площади к уровню не относится — он существует только для разборчивости (п. 6.11.1).

Возникает вопрос, которого прежняя норма не порождала: при каких условиях задача вообще имеет решение? Иначе говоря, существует ли такая комбинация типа оповещателя, режима мощности и схемы размещения, при которой одновременно выполняются обе границы. Насколько нам известно, в литературе этот вопрос не рассматривался — что неудивительно: норма, сделавшая задачу двусторонней, действует лишь с июня 2026 года. Покажем, что ответ определяется соотношением двух величин, ни одна из которых не зависит от выбора оборудования.

Расчётная модель

Примем модель поля, заданную приложением В. Уровень, создаваемый одиночным оповещателем в точке, удалённой на расстояние r по лучу и отклонённой на угол θ от рабочей оси:

L(r, θ) = S + 10·lg P + ΔL(θ) − 20·lg r

Поправка на направленность ΔL(θ) — по параболической аппроксимации (2.1) либо по паспортной диаграмме; все выводы этого раздела от конкретного вида ΔL(θ) не зависят, меняются только численные значения.

Рассмотрим регулярное размещение оповещателей квадратной сеткой с шагом a на высоте h над расчётной плоскостью — такая схема применяется в подавляющем большинстве проектов. Точка непосредственно под оповещателем: r = h, θ = 0. Наиболее удалённая точка ячейки — её центр, равноудалённый от четырёх ближайших оповещателей:

d₀ = a / √2, r₀ = √(a²/2 + h²), θ₀ = arctg(d₀ / h) (2.3)

Динамический диапазон зоны обслуживания

Назовём динамическим диапазоном зоны обслуживания D_зоны разность уровней, создаваемых одним оповещателем в ближайшей и наиболее удалённой точках его зоны:

D_зоны = L(h, 0) − L(r₀, θ₀) = 20·lg(r₀ / h) + |ΔL(θ₀)| (2.4)

Первое слагаемое — потери на расстоянии, второе — потери на направленности. Величина зависит только от геометрии размещения (шаг a, высота h) и от угла раскрыва φ, но не зависит ни от чувствительности оповещателя, ни от подводимой мощности: оба параметра входят в формулу уровня аддитивно и при вычитании сокращаются.

Это ключевое свойство, на котором будет построено всё дальнейшее: динамический диапазон зоны — характеристика геометрии, а не оборудования.

Значения D_зоны для практических сочетаний параметров (дБ):

Необходимая пометка об области достоверности. Угол на дальнюю точку θ₀ = arctg(a / (√2·h)) при практических сочетаниях параметров нередко превышает половину угла раскрыва: для φ = 90° это происходит почти всюду (θ₀ = 48…80° против границы 45°), для φ = 120° — при низком подвесе, для φ = 160° — никогда. В таких клетках слагаемое |ΔL(θ₀)| получено экстраполяцией аппроксимации В.4.2 и завышает диапазон относительно типовых диаграмм, у которых спад за границей раскрыва замедляется. Для φ = 160° таблица точна в пределах модели; для узких диаграмм значения следует рассматривать как консервативные и при наличии паспортной диаграммы пересчитывать по ней.

Отметим закономерности, читаемые из таблицы:

• диапазон растёт с увеличением шага — это очевидно;
• диапазон убывает с увеличением высоты подвеса при том же шаге: дальняя точка оказывается под меньшим углом к оси, и вклад направленности падает быстрее, чем растут потери на расстоянии;
• широкая диаграмма направленности резко сокращает диапазон: переход от 90° к 160° при a = 6 м и h = 1,5 м уменьшает его с 24,3 до 14,2 дБ.

Условие разрешимости

Вторую величину мы уже вводили в главе 1 — это нормативный коридор:

D_норм = L_макс − L_треб (2.5)

Он определяется только классом функциональной пожарной опасности здания и уровнем постоянного шума в помещении. Напомним характерные значения:

Теперь сформулируем главное утверждение этой главы.

В модели поля одиночного оповещателя задача размещения с заданной геометрией имеет решение тогда и только тогда, когда динамический диапазон зоны обслуживания не превышает нормативного коридора:

D_зоны ≤ D_норм (2.6)

Убедиться в этом несложно. Требуется найти такие S и P, при которых одновременно выполняются: нижняя граница в наиболее удалённой точке

S + 10·lg P + ΔL(θ₀) − 20·lg r₀ ≥ L_треб,

и верхняя граница в ближайшей точке

S + 10·lg P − 20·lg h ≤ L_макс.

Здесь снова работает энергетический параметр A = S + 10·lg P, знакомый нам по разделу 1.5. Из первого условия A ≥ L_треб − ΔL(θ₀) + 20·lg r₀, из второго A ≤ L_макс + 20·lg h. Промежуток допустимых значений A непуст тогда и только тогда, когда

L_треб − ΔL(θ₀) + 20·lg r₀ ≤ L_макс + 20·lg h,

что после переноса даёт 20·lg(r₀ / h) + |ΔL(θ₀)| ≤ L_макс − L_треб, то есть в точности условие (2.6).

Одна честная оговорка. Вывод сделан для поля одиночного оповещателя: в центре ячейки энергетическое суммирование вкладов соседей приподнимает минимум на один–три децибела (мы посчитаем это в разделе 2.18), поэтому условие (2.6) — проверка консервативная. Если оно выполняется, решение существует заведомо; если нарушено больше чем на выигрыш от суммирования — решения нет. А в худших точках помещения, углах, где суммирование почти не работает (раздел 2.12), условие близко к точному. Все практические следствия — предельные шаги, плотности — от этой консервативности только надёжнее: посчитанное по (2.6) размещение не подведёт.

Из этого простого вывода следуют три вещи, которые мы просим читателя запомнить крепче любых таблиц.

Первое. Разрешимость задачи не зависит от выбора оборудования. Если условие (2.6) нарушено, никакой громкоговоритель — ни более мощный, ни более чувствительный — задачу не решит. Требуется изменить геометрию: уменьшить шаг, увеличить высоту подвеса или применить излучатель с более широкой диаграммой направленности.

Второе. Добавление оповещателей при неизменном шаге не помогает. Энергетическое суммирование повышает уровень одновременно и в дальней, и в ближней точке, оставляя разность практически неизменной.

Третье. При выполнении условия (2.6) область допустимых мощностей определяется двойным неравенством:

10^((L_треб − S − ΔL(θ₀) + 20·lg r₀)/10) ≤ P ≤ 10^((L_макс − S + 20·lg h)/10) (2.7)

Это рабочая формула для выбора режима мощности, и мы будем пользоваться ею на протяжении всей книги.

2.7. Предельный шаг размещения

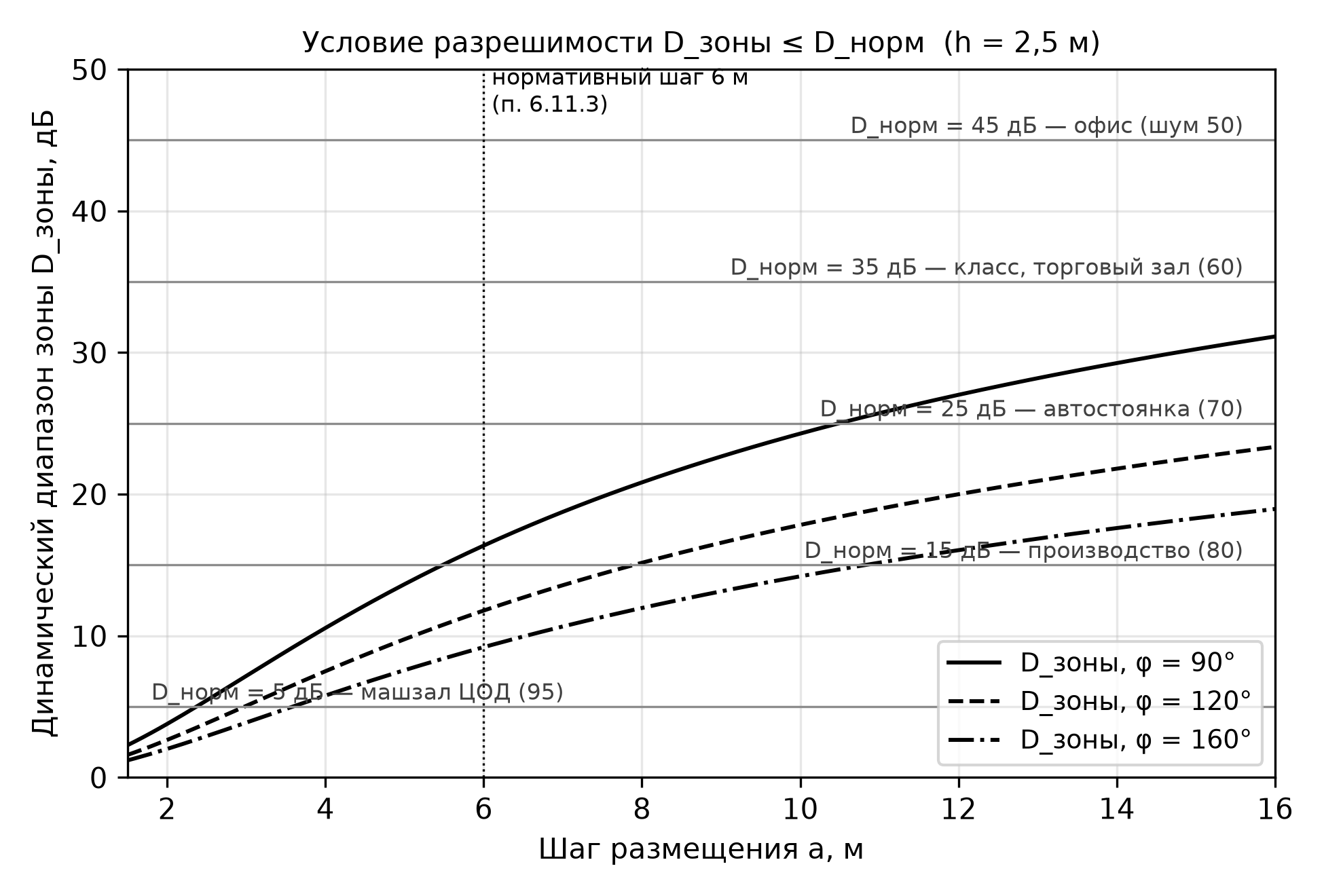

Из условия (2.6) при заданных h, φ и D_норм определяется наибольший допустимый шаг сетки a_max — решение уравнения D_зоны(a) = D_норм. Уравнение трансцендентно и решается численно; результаты для характерных помещений приведены ниже (в каждой клетке три значения — для углов раскрыва 90, 120 и 160 градусов).

Полужирным выделены случаи, когда предельный шаг меньше нормативных 6 метров.

Это главный практический вывод раздела, и мы сформулируем его словами. В помещениях с высоким уровнем шума нормативное ограничение п. 6.11.3 перестаёт быть определяющим: геометрия упирается в нормативный коридор раньше, чем в предписанные 6 метров. При шуме 80 дБА это происходит при низком подвесе и узких диаграммах; при шуме 95 дБА — при любой типовой геометрии.

Для машинного зала центра обработки данных при типовой высоте подвеса 2,5 метра над расчётной плоскостью и угле раскрыва 120° предельный шаг составляет 3,0 метра (точнее, 2,97) — вдвое плотнее нормативного требования. Плотность размещения при этом возрастает вчетверо: с 2,8 до 11,3 оповещателя на 100 м². Проектировщик, привыкший «сажать по шесть метров», в таком помещении получит систему, которую невозможно настроить: либо провалы в середине ячеек, либо превышение предела под оповещателями — и никакая регулировка усилителя этого не исправит.

Рабочим шагом, таким образом, следует принимать меньшее из двух значений: нормативных 6 метров (12 для двунаправленных) и предельного a_max по условию разрешимости.
